A jelfogó tekercs feszültsége: mélyreható megközelítés
Az elektromos és elektronikai rendszerek összetettsége gyakran rejti el azokat az alapvető elemeket, amelyek működésüket lehetővé teszik. Az egyik ilyen kulcsfontosságú komponens a jelfogó, vagy ismertebb nevén relé. Ez az eszköz, amely az elektromos áram mágneses hatására elektromos érintkezőket működtet, szinte minden modern technológiai megoldásban megtalálható, a hétköznapi készülékektől kezdve a komplex ipari rendszerekig. A jelfogók működésének megértéséhez elengedhetetlen a tekercsük feszültségének szerepének mélyreható vizsgálata.
A jelfogó alapjai és felépítése
A jelfogó lényegében egy elektromágneses kapcsoló. Alapvető felépítésében egy tekercset, egy vasmagot és mozgatható érintkezőket tartalmaz. Amikor a tekercsen keresztül elektromos áram halad át, mágneses mező keletkezik. Ez a mágneses mező magához vonzza a mozgatható érintkezőket, amelyek így vagy zárnak egy áramkört, vagy megszakítanak egy másikat. A híradástechnikában általában kisebb működtető teljesítményű, néhány wattig terjedő jelfogókat használnak, amelyek maximálisan néhány száz voltos feszültséget szakítanak meg, és legfeljebb 1-2 amper tartós áramot kapcsolnak. A nagyobb teljesítményű változatokat mágneskapcsolóknak nevezik.
A jelfogók működhetnek egyenárammal (DC) és váltakozó árammal (AC) is. Léteznek törpefeszültségű és 240 voltos hálózati feszültséggel működő kivitelek is. A modern elektronikában egyre elterjedtebbek a reed-relék, amelyek egy kisméretű, védőgázzal töltött zárt üvegcsőben helyezkednek el. Ebben két, egymáshoz közel lévő, de egymással nem érintkező ferromágneses elektróda található. Az elektródák nemesfém bevonatúak, de létezik higannyal nedvesített (prellmentes) változatuk is, amelyet nagy sebességű jelfeldolgozó elektronikák bemeneteihez használnak. Axiális irányú mágneses térben az egymással szemben lévő elektródák azonos módon mágneseződnek fel, de az axiális irányú eltolás miatt a két elektróda egymással szemben lévő vége eltérő polaritású lesz. Így mágneses térrel vezérelhető kapcsolóként funkcionálnak. A mágneses tér létrehozható elektro- vagy állandómágnes segítségével.
A tekercs feszültsége és az Ohm törvénye
A jelfogó tekercsének működésének megértéséhez alapvető fontosságú az elektromos áram, a feszültség és az ellenállás fogalmának tisztázása. A feszültség, mértékegysége a "volt" (V), azt jellemzi, hogy milyen nagy az elektron többlet az egyik pontban egy másik ponthoz képest. Ha egy feszültségforrás pozitív és negatív pontját összekötjük egy drótdarabbal, az elektronok elindulnak az elektron többlettel rendelkező helyről az elektron hiányos területre - ezt hívjuk elektromos áramnak. Az áram nagyságát az amper (A) méri.

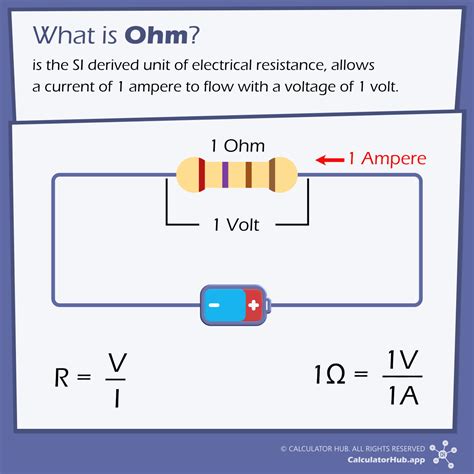

Georg Simon Ohm német fizikus vizsgálta a vezetőképesség, az áram és a feszültség közötti matematikai kapcsolatot, amely az Ohm törvényeként ismert: R = U / I. Ebben a képletben R az ellenállás (mértékegysége az ohm, Ω), U a feszültség, és I az áram. Ez a törvény kimondja, hogy egy vezető ellenállása kiszámítható a feszültség és az átfolyó áram hányadosaként.
A jelfogó tekercse is rendelkezik ellenállással. Amikor feszültséget kapcsolunk a tekercsre, áram indul meg rajta keresztül. Az áram nagysága a tekercs ellenállásától és a rákapcsolt feszültségtől függ. Például, ha egy tekercs ellenállása 100 ohm, és 10 volt feszültséget kapcsolunk rá, akkor az átfolyó áram I = U / R = 10V / 100Ω = 0.1A, azaz 100 mA lesz.
A tekercs induktivitása azonban további bonyolultságot visz a képbe. Az induktivitás az az tulajdonság, amely ellenáll az áram változásának. Amikor a tekercsen áram folyik, mágneses teret hoz létre. Ha az áramot megszakítjuk, a mágneses tér összeomlik, és ez a változás egy feszültséget indukál a tekercsben, amely ellentétes polaritású lehet a kapcsoló feszültséggel. Ezt a jelenséget "induktív túlfeszültségnek" nevezik.
Az induktív túlfeszültség és a flywheel dióda
Az induktív túlfeszültség komoly problémákat okozhat, különösen, ha félvezető eszközök, mint például tranzisztorok vezérlik a relé tekercsét. Amikor a vezérlőáram megszakad, az indukált feszültség jóval meghaladhatja a félvezető eszköz tűrését, ami annak tönkremeneteléhez vezethet.
E problémák elkerülésére gyakran alkalmaznak egy úgynevezett "flywheel diódát" (kerékpár-diódát). Ezt a diódát a relé tekercsével párhuzamosan, fordított polaritással kapcsolják be. Amikor az áram megszakad, és az induktív feszültség keletkezik, a dióda "kinyit", és lehetővé teszi az indukált energia elvezetését, így megvédi a vezérlőáramkört. A dióda ekkor egy zárt hurkot képez a tekercsel, és az energia elnyelődik benne, megakadályozva a túlfeszültség kialakulását.
Diódák magyarázata - A diódák működésének alapjai, a pn-átmenet működési elve
A relé működési feszültsége és az áramkör tervezése
A jelfogó tekercsének megfelelő működéséhez a rákapcsolt feszültségnek el kell érnie azt a szintet, amely elegendő a mágneses tér létrehozásához és az érintkezők átkapcsolásához. Ezt a feszültséget "működtető feszültségnek" nevezik. A relék adatlapjai részletesen feltüntetik a működtető feszültség tartományát, valamint a maximális kapcsolható feszültséget és áramot.
Fontos megérteni, hogy a tekercs működtetéséhez szükséges feszültség és az általa kapcsolható feszültség két különböző dolog. A tekercs működtetéséhez szükséges feszültség általában jóval alacsonyabb, mint a kapcsolni kívánt áramkör feszültsége. Például egy 12V-os relé tekercsének működtetéséhez 12V DC feszültségre van szükség, de ez a relé képes lehet akár 240V AC feszültséget is kapcsolni a kimeneti érintkezőkön keresztül.
Az áramkör tervezésekor figyelembe kell venni a relé tekercsének induktív jellegét, valamint a flywheel dióda szükségességét. A tekercs induktivitása miatt a relé működése nem pillanatszerű. Van egy bizonyos "megoldási idő" (pull-in time), amíg a tekercs mágneses tere eléri azt a szintet, ami az érintkezők átkapcsolásához szükséges. Hasonlóképpen, a "elengedési idő" (drop-out time) az az idő, amíg a mágneses tér megszűnése után az érintkezők visszatérnek eredeti állapotukba.
A relék érintkezői is speciális figyelmet igényelnek. Léteznek "alaphelyzetben nyitott" (Normally Open, NO) és "alaphelyzetben zárt" (Normally Closed, NC) érintkezők. Az NO érintkezők csak akkor záródnak, ha a tekercset gerjesztik, míg az NC érintkezők addig zárva vannak, amíg a tekercs gerjesztve van. Az érintkezők anyaga és kialakítása meghatározza a kapcsolható áram és feszültség maximális értékét, valamint az élettartamot. Az érintkezők felületén fellépő szikrázás és ívkisülés károsíthatja azokat, ezért gyakran használnak speciális ötvözeteket, mint például ezüst alapú ötvözeteket az élettartam növelése érdekében.
A jelfogó tekercsén átfolyó áram és az áramkörökben betöltött szerepe
A relé tekercsén átfolyó áram nem csupán a mágneses mező létrehozásához szükséges, hanem a tekercs induktív és ohmos ellenállása is befolyásolja az áramkör viselkedését. Az áram nagysága határozza meg a mágneses tér erősségét, így közvetetten befolyásolja a relé működésének sebességét és megbízhatóságát.
A reléket gyakran használják nagy teljesítményű áramkörök vezérlésére, miközben maguk a relék kis teljesítményű áramkörökkel vannak vezérelve. Például egy mikrovezérlő, amely csak néhány milliamperes áramot képes szolgáltatni, egy relé segítségével képes lehet akár több amperes áramot is kapcsolni. Ez az "erősítés" teszi a reléket rendkívül hasznos elemekké az elektronikai tervezésben.
A szilárdtest relék (Solid State Relays, SSR) egyre népszerűbb alternatívát jelentenek a hagyományos elektromechanikus relékkel szemben. Ezek félvezető eszközökön alapulnak, és nincsenek mozgó alkatrészeik, ami nagyobb megbízhatóságot és hosszabb élettartamot eredményez. Az SSR-ek működési elve eltér a hagyományos relékétől, de a tekercsük (vagy annak megfelelője) által létrehozott vezérlőjel itt is kulcsfontosságú a kimeneti kapcsolás elindításához. Az SSR-ek tekercsének (vagy bemeneti áramkörének) feszültsége és árama határozza meg a kapcsolási képességüket.
A jelfogó tekercsének feszültsége tehát nem csupán egy paraméter, hanem egy kulcsfontosságú tényező, amely meghatározza a relé működését, az áramkörökkel való kompatibilitását és az alkalmazás megbízhatóságát. A tekercs feszültségének, áramának és induktivitásának megértése elengedhetetlen a hatékony és problémamentes elektronikai rendszerek tervezéséhez.
