A modern technológia és marketing világában folyamatosan új eszközök és megoldások jelennek meg, amelyek célja a hatékonyság növelése és a jobb eredmények elérése. Két különálló, mégis hasonlóan "tekercs" elnevezésű eszközről beszélhetünk, amelyek forradalmasítják a saját területüket: a Rogowski tekercs az elektromos árammérésben, és a reklám tekercs (roll-up) a marketingkommunikációban. Ez a cikk részletesen bemutatja mindkét eszköz működését, előnyeit és alkalmazási területeit.

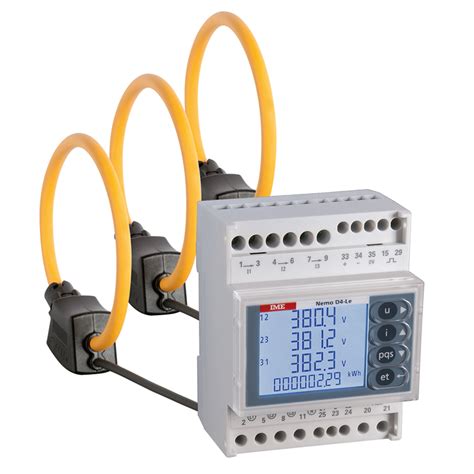

A Rogowski tekercs: precíziós árammérés a legmodernebb technológiával
A Walter Rogowski után elnevezett Rogowski-tekercs egy elektromos jelátalakító, amelyet váltakozó áramok, például nagy sebességű tranziensek, tápegység impulzusáramok vagy 50 vagy 60 Hz-es távvezetéki szinuszos áramok mérésére használnak. Ez az innovatív eszköz kiemelkedik a hagyományos áramváltók közül, számos előnyös tulajdonságának köszönhetően.
Működési elv és felépítés
A Rogowski tekercsek a Faraday törvény elvén működnek, hasonlóan a váltakozó áramú transzformátorokhoz (CT). Azonban a legfontosabb különbség a magban rejlik: míg az áramváltókban acélmagot használnak, a Rogowski tekercsekben levegőmagot alkalmaznak. Ez a "levegőmagos" toroid tekercs a vezető köré van elhelyezve. Amikor az áram áthalad a vezetőn, mágneses mezőt hoz létre, amelynek metszése következtében a Rogowski tekercs kivezetései között feszültség indukálódik. Ez a feszültség nagysága arányos a vezetőn áthaladó áram változási sebességével.
A tekercs egyik kivezetése normál módon van kialakítva, a másik kivezetése viszont a tekercs közepén jön vissza az első kivezetés helyéhez. Így mindkét kivezetés a tekercs azonos végén helyezkedik el. Mivel a tekercsben indukált feszültség nagysága egyenesen arányos az áramvezetőben folyó áram változási sebességével, ezért általában a Rogowsky-tekercs egy elektromos, vagy elektronikus integrátorhoz csatlakozik, melynek kimenetén az áramvezetőben folyó áram nagyságával arányos feszültség jelenik meg. Ezt a feszültséget mérjük egy megfelelő műszerrel, napjainkban általában egy digitális multiméterrel. Integrátor nélkül a Rogowski tekercsek kimenete nagyon alacsony váltakozó feszültségű jel. A Rogowski tekercsek gyakran három darabos készletben árulják, egy integrálóval, amely nagyítja és beállítja a jelet.
Előnyök a hagyományos áramváltókkal szemben
A Rogowski tekercs számos kulcsfontosságú előnnyel rendelkezik a hagyományos áramváltókkal szemben:
- Nincs telítettség nagy áramoknál: A fémmagos áramváltók akkor érnek el egy telítési pontot, amikor az elsődleges áramerősség elég nagy ahhoz, hogy az érzékelő már ne tudjon a primer árammal arányosan pontos szekunder áramot biztosítani. Ez akkor fordulhat elő, ha a CT-t a megadott tartományon kívüli szolgáltatásban használják, és amellett, hogy károsíthatja a CT-t, pontatlan amperértéket is ad. A Rogowski tekercs vasmentes, légmagos kialakítása miatt nincs telítődési jelenség, amely a linearitást elrontaná, ami különösen előnyös nagy áramok, esetleg pulzusok mérésekor.
- Kiváló frekvenciaválasz: A hagyományos CT-kkel összehasonlítva a Rogowski-tekercs alacsony induktivitása azt jelenti, hogy nagy frekvencia-választékkal rendelkeznek, és a másodperc töredéke alatt képesek alkalmazkodni a gyorsan változó elektromos terhelésekhez. A frekvencia tartomány <1Hz-től 1 MHz-ig terjed.
- Könnyű és rugalmas: Az egyik oka annak, hogy a Rogowski-tekercset merev testű áramváltó helyett választhatják, a könnyű, rugalmas kialakítás. A hajlékony Rogowski-tekercsek legrövidebb kivitelben is könnyedén köré hajlíthatók a mérendő áramvezetőnek, és nem szükséges, hogy a tekercs zárt kört alkosson.
- Nagy pontosság: A Rogowski tekercses CT-k nagy pontosságú leolvasást biztosítanak a teljes mérési tartományban.
- Alacsony beillesztési impedancia: A Rogowski tekercs beillesztési impedanciája megközelítőleg nulla, mivel nem használnak mágneses anyagokat a felépítésében.
Alkalmazási területek
A Rogowski tekercsek sokoldalúságuknak köszönhetően széles körben alkalmazhatók:
- Villanymotorok indítási tranzienseinek mérése: Rogowski tekercseket használtak az áram hullámformáinak mérésére néhány nagy villanymotor indításakor, jó tranziens mérési képességeik miatt.
- Osztott fázisú árammérés generátorokban: A generátor egyedi fázistekercsei néha két párhuzamosan kapcsolt félfázisból állnak. A két különálló félfázisú áram mérése hasznos diagnosztikai információkkal szolgálhat mind a forgórész, mind az állórész állapotáról.
- Hirtelen rövidzárlati vizsgálat: A generátor időállandóinak mérésére hirtelen rövidzárlati teszteket alkalmaznak. Ez az információ szükséges annak kiszámításához, hogy a generátor hogyan reagál tranziens körülmények között. A Rogowski-tekercses jelátalakító sokkal egyszerűbb és olcsóbb beszerelhető, mint egy sönt, valószínűleg pontosabb, és kevésbé valószínű, hogy zavarja az egyidejűleg zajló egyéb mérnöki munkákat.
- Védőrendszer csúszógyűrűs indukciós motorokhoz: Nagy csúszógyűrűs (tekercses rotoros) indukciós motorokat használnak az erőművekben a kazán tápvíz szivattyúzására. A Rogowski-tekercs jó alacsony frekvenciájú, és felügyelhető a forgórész áramkörökben, ahol az áram körülbelül 1 Hz-es csúszási frekvenciával folyik.
- Nagy generátor keretében folyó áramok mérése: Ezeket a méréseket a nagy generátor állórészekben fellépő forró pontok és egyéb helyi túlmelegedés okaira irányuló kutatás részeként végezték. Rugalmas Rogowski-tekercseket használtak azoknak az áramoknak a mérésére, amelyeket az állórész tartóvázában az állórész magjából kifolyó mágneses mezők indukáltak.
- Tengelyáram mérések: Hosszú, rugalmas Rogowski tekercseket használnak a nagy turbógenerátorok tengelyein folyó áramok mérésére.
- Motorvezérlő központ felügyelete: Több mint 100 Rogowski-tekercset telepítettek az áramok figyelésére egy nagy motorvezérlő központban (MCC) egy szennyvízműhöz. A Rogowski tekercseket részesítették előnyben, mivel könnyen beszerelhetők az MCC kompakt gyűjtősínrendszerébe.
- Precíziós hegesztőrendszerekben, ívolvasztó kemencékben vagy elektromágneses indítóberendezésekben áramfigyelésre használják.
Telepítési és használati tippek
A Rogowski tekercs sikeres alkalmazása gondos telepítést és kalibrálást igényel:
- Ismerje meg a tekercs jellemzőit: Először is meg kell értenie a Rogowski tekercs induktivitás értékét, ellenállás értékét és egyéb jellemzőit.
- Határozza meg a tekercs csatlakoztatási módját: Az áramkör kialakításának megfelelően határozza meg a Rogowski tekercs csatlakoztatási módját.
- Szerelje be a tekercset: Helyezze fel megfelelően a Rogowski tekercset az áramköri lapra vagy más megfelelő helyre.
- Állítsa be a tekercs paramétereit: Egyes alkalmazásokban szükség lehet a Rogowski-tekercs induktivitásértékének módosítására, hogy megfeleljen az adott áramköri követelményeknek.
- Tesztelés és hibakeresés: A telepítés után végezze el a szükséges tesztelést és hibakeresést, hogy biztosítsa a tekercs normál működését az áramkörben.
Gyakori hibák és elkerülésük
A Rogowski tekercsek használatakor fontos elkerülni a gyakori hibákat a pontos mérések érdekében:
- A megfelelő tekercsméret elhanyagolása: Ha a tekercs túl kicsi, előfordulhat, hogy nem ad pontos leolvasást, míg telítettség léphet fel, ha túl nagy.
- Helytelen elhelyezés és tájolás: A Rogowski tekercsek helytelen elhelyezése vagy tájolása torz mérésekhez vezethet. Alapvető fontosságú annak biztosítása, hogy a tekercs megfelelően legyen a vezető körül, és egy vonalban legyen az áramérzékelő áramlásával.
- A kalibráció figyelmen kívül hagyása: A kalibrációs eljárások kihagyása biztos módja annak, hogy pontatlanságokat vigyen be a mérésekbe. A pontosság megőrzése érdekében a Rogowski tekercseket rendszeresen kalibrálni kell.
- A környezeti tényezők figyelmen kívül hagyása: A mérnököknek különféle környezeti feltételeket kell figyelembe venniük, mint például a hőmérséklet, a páratartalom és az elektromágneses interferencia. Ezek a tényezők jelentősen befolyásolhatják a Rogowski tekercsek teljesítményét.
- Nem megfelelő jelkondicionálás: A nem megfelelő jelkondicionálás nem kívánt zajt és hibákat okozhat a mérésekben.
- A kábel hosszának és útvonalának figyelmen kívül hagyása: Amikor a Rogowski tekercset Power felügyeleti berendezéshez csatlakoztatja, feltétlenül figyelembe kell venni a kábelek hosszát és elvezetését.
- Nem veszik figyelembe a frekvenciatartományt: A különböző Rogowski-tekercsek meghatározott frekvenciaválasz-tartományokkal rendelkeznek.
- Földelés hiánya: A megfelelő földelés döntő szerepet játszik a pontos mérések biztosításában.
- Nem használ árnyékolt kábeleket: Az árnyékolatlan kábelek használata sebezhetővé teheti a Rogowski tekercseket az elektromágneses interferenciákkal szemben.
- Rossz telepítési gyakorlat: A Rogowski tekercseket óvatosan kell felszerelni, figyelembe véve a szigetelést és a biztonságos elhelyezést. Tartsa a távolságot a Rogowski tekercstől és a nagyfeszültségű résztől a lehető leghosszabb ideig, és tegye meg a biztonsági intézkedéseket, például helyezzen be szigetelőanyagokat.
- Elfelejtette ellenőrizni az adatok pontosságát: A felhasználók gyakran figyelmen kívül hagyják a méréseik pontosságának ellenőrzésének fontosságát.
- A rendszeres karbantartás kihagyása: A Rogowski tekercsek hosszú távú megbízhatósága nagymértékben függ a rendszeres karbantartástól, amely magában foglalja az olyan alapvető feladatokat, mint a tisztítás és az ellenőrzés.
A reklám tekercs (roll-up és banner): dinamikus marketingeszközök
A tekercs vagy roll up egy divatos és hatékony marketingeszköz. Nagyon vonzó a jövő fogyasztói számára. A cégek elsősorban új termékek népszerűsítésére használják. Céljaik eléréséhez azonban tapasztalt szakembereket kell igénybe venniük. A cég megvalósítja Roll-up és reklám bannerekhogy felkeltse a potenciális ügyfelek figyelmét. Valójában ez az új divatos technika kiemelkedik a vizuális kommunikáció minden más eszköze közül. Ez a fajta támogatás az eredetisége miatt egyre nagyobb nyilvánosságot kap. Lehetővé teszi az ajánlat személyre szabását célcsoport elérése érdekében.
Főbb jellemzők és előnyök
A reklám tekercsek számos tulajdonsággal rendelkeznek, amelyek hozzájárulnak népszerűségükhöz:
- Dinamikus és barátságos szerkezet: A támasz dinamikus és barátságos szerkezete tökéletesen alkalmazkodik a forgalmas helyekhez.
- Vizuális vonzerő: A potenciális vásárlókat jobban vonzzák a formák és a képek.
- Könnyű telepíthetőség és szállíthatóság: A banner helytakarékos, függőleges támaszték, amely könnyen telepíthető és használható. Ez az eszköz általában nagyon könnyű, ezért könnyen szállítható. Bambusz vagy alumínium szerkezeten lóg.
- Rugalmasság és személyre szabhatóság: Lehetővé teszi egy ajánlat személyre szabását célcsoport elérése érdekében. A kampány sikere a színben és méretben jól elhelyezett és mért választás eredménye.
- Innovatív koncepció: Ez egy innovatív koncepció. A szakmai rendezvények során a roll up azután a nélkülözhetetlen dekorációs és reklámtárgy.
- Hatékony marketingeszköz: Egy cégnek nagyobb esélye van a sikeres reklámozásra a roll up használatával. Ez a reklámtervezés középpontjában álló folyamat hozzájárul a kampány szinte biztos sikeréhez.
Típusok és alkalmazási területek
A reklám tekercsek különböző formákban jelenhetnek meg, mint például:
- Roll-up: Önhordó, függőleges szerszámok családjába tartozik, a legkönnyebben kezelhető és szállítható.
- Reklám bannerek: Hagyományos, nagyméretű, figyelemfelkeltő vizuális eszközök.
- Kakemonók: Rugalmas, letekerhető támasztékok, főleg kiállításokon használják őket.
Ezeket a vizuális eszközöket a legegyszerűbb és legkönnyebb összeszerelni. Kiváló dísztárgyak eladóterek és professzionális standok számára. Ez a fajta vizuális támaszték az állvány helyzetjelzőjeként is használható.
Fontos szempontok a sikeres reklám tekercs tervezéséhez
Azért, hogy garantálja a vizuális támogatás hatékonyságát, szükséges szakember szolgáltatásait igénybe venni ezen a területen. Elsőbbséget élvez a legképzettebb és legismertebb szolgáltató. A roll up készítésére szakosodott rendezvénytervezőnek meg kell felelnie bizonyos követelményeknek. Az őt felvevő cég vagy márka mindenekelőtt a minőségre és a vizuális relevanciára törekszik. Következésképpen a szolgáltatónak hatékony és innovatív nyomtatóberendezéssel kell rendelkeznie. A technológiai avantgardizmus kiváló minőségű képeket és dizájnt biztosít. Végül a szakértő tervezőnek képesnek kell lennie arra, hogy ügyfele összes kérését megvalósítsa egy roll-up-on vagy banneren. A tervezés, valamint az elrendezés Roll-up és reklám bannerek know-how-t és technikai tudást igényelnek.
Elektronikai alkatrészek és tekercsek a híradástechnikában
Az elektronika alapvető építőkövei a passzív alkatrészek, amelyek energiát tárolnak vagy emésztenek fel. Ide tartoznak az ellenállások, kondenzátorok, tekercsek és transzformátorok.
Ellenállások
Az ellenállások olyan áramköri elemek, amelyek kapcsain megfelelő feszültség (U) és a rajta átfolyó áram (I) között arányosság áll fenn. Ez az arányossági tényező az ellenállás (R), melynek mértékegysége az Ohm. Különböző áramkörökben feszültségosztók, áramerősség- és feszültségbeállítók, valamint szabályozó elemek.
Minőségi jellemzők:
- Névleges ellenállásérték: Ohmban kifejezve.
- Tűrés: A névleges ellenállás értéktől való eltérés %-ban (például +/-1% jó értéknek tekinthető).
- Terhelhetőség: A névleges teljesítmény wattban kifejezve.
- Stabilitás: A névleges terheléssel meghatározott ideig (pl. 5000 óra) a változás mértéke %-ban kifejezve.
- Határfeszültség: Állandó üzemeltetés mellett megengedett legnagyobb feszültség, V-ban.
- Zajfeszültség: Az elektronok hőmozgásától, az ellenállás konstrukciójától, és terhelésétől függő változó feszültség értéke, az ellenállásra kapcsolt 1V egyenfeszültség esetén.
- Hőmérséklet tényező (TK, TC): Azt mutatja meg, hogy meghatározott terhelés esetén az ellenállás hány százalékkal tér el a névleges 1 fok hőmérsékletváltozás hatására.
- Klímaállandóság: Három tagból álló számkombinációval jelölik, melyben az első tag a hidegállóságot, a második tag a melegállóságot adja meg, míg a harmadik tag a nedvességállóságot jelöli.
- Kivitel: Megkülönböztetésre szolgál (megjelenés, burkolat színe, kivezetés fajtája).
Ellenállás fajtái:
- Állandó értékű ellenállások: Rétegellenállás, huzalellenállás, tömörellenállás.
- Változó értékű ellenállások: Hőhatásra változó ellenállások (termisztorok, baretterek), feszültségre változó ellenállások (varisztorok, fényelemek, fotodiódák, fotocellák), változtatható értékű ellenállások (potenciométerek: réteg potenciométer, huzal-potenciométer).
Kondenzátorok
A kondenzátorok feladata a zavaró feszültségek kiszűrése, egyenfeszültség leválasztása, hangszínszabályozó kapcsolásokban, rezgőkörökben frekvenciáit meghatározó elemként és még számos más célra használhatók. Felépítési elvük, hogy két elektromos vezetőanyag (fegyverzet) között szigetelőanyag (dielektrikum) helyezkedik el. A kondenzátorok energiatárolók is.
Minőségi jellemzők:
- Névleges kapacitás: Azaz érték, amelyre a kondenzátort méretezték.
- Tűrés: A kapacitástól való eltérést mutatja %-ban.
- Feszültség: A meghatározott értéknél nem lehet nagyobb, megadják a terhelhetőségi adatot is.
- Névleges feszültség: Számértékkel, színkóddal, kisbetűkkel jelölik.
Kondenzátorok fő csoportjai:
- Állandó kapacitású kondenzátorok: Csillámkondenzátor, kerámiakondenzátor (csőkondenzátor, állókondenzátor, tárcsakondenzátor, gyöngykondenzátor), papír és műanyag fóliás kondenzátor, elektrolit kondenzátor.
- Változtatható kondenzátorok: Forgókondenzátor (vevőkészülék rezgőköreinek hangolása), trimmer kondenzátor (áramkörökkapacitásszórásának kiegyenlítésére, lehet; lég-kerámia-tárcsa trimmer kondenzátor).
Tekercsek
A híradástechnikai készülékekben a tekercseket - a kapacitás mellett - a rezgőkörök másik frekvencia meghatározó elemeként és nagyfrekvenciás zavaró feszültségek leválasztására (szűrésére) alkalmazzák. A tekercsek jellemzője az induktivitás. Az induktivitás nagyságát azzal a feszültséggel mérik, amelyet 1A áramerősség változás 1s alatt hoz létre a tekercsben.
A tekercsek között az áramköri alkalmazástól függően alacsony, és nagyfrekvenciás tekercsek különböztethetők meg, amelyek egyaránt készülnek; légmagos és vasmagos (porvasmag; anyaga ferritmag) kivitelben. Alacsony frekvenciára általában a légmagos, magas frekvenciára vasmagos tekercseket alkalmazzák.

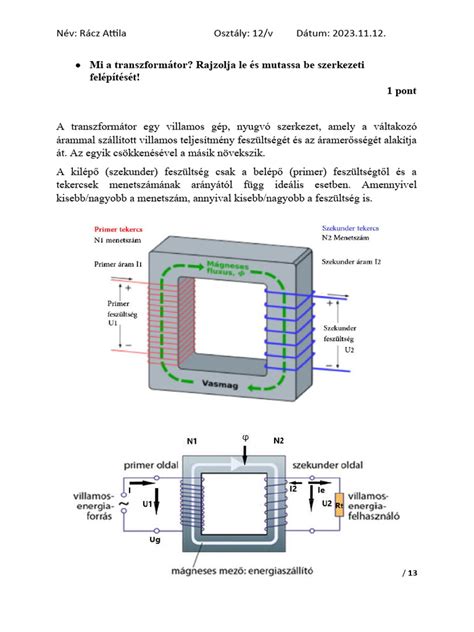

Transzformátorok
A transzformátorok feladata a váltakozó feszültségek nagyságának megváltoztatása, feszültségek leválasztása, impedancia illesztés, fázisfordítás. Az induktivitás nagyságát azzal a feszültséggel mérik, amelyet 1A áramerősség változás 1s alatt hoz létre a tekercsben.
Felhasználás szerint:
- Hálózati transzformátor: Adott feszültségből előállítja a készülékekhez szükséges feszültséget.
- Kimenő transzformátor: A készülékek utolsó fokozatának viszonylag nagy kimenő impedanciáját illeszti a hangszóró alacsony impedanciájához.
Fojtótekercsek és csatolásmentesítés
A fojtótekercs egy olyan indukciós tekercs, melynek szerepe az egyenáram átvezetése és a váltóáram leválasztása. Lehet nagyfrekvenciás és hangfrekvenciás, ez utóbbi változata a hálózati szűrő fojtó. Az RF fojtó többnyire légmagos, a hangfrekvenciák fojtók vasmagosak. Legkedvezőbb jellemzői a toroid vasmagra tekercselt fojtóknak vannak.
A csatolás-mentesítés célja a nemkívánatos csatolási hatások minimalizálása. Például egy többfokozatú erősítő begerjedhet a fokozatok közötti csatolás miatt. A begerjedés csökkentésére a fokozatok között csatolást lazára kell kialakítani, az üzemi frekvencia figyelembe vételével. Egy másik módszer fojtótekercsek és kondenzátorok alkalmazása a tápegységben, annak vezetékeiben, így a tápegységen át nem keletkezhet nemkívánatos csatolás a fokozatok között. Csatolás mentesítésnek tekinthető a többsávos antennákban alkalmazott hullámcsapda is, bizonyos frekvenciákon lekapcsolja a terhelést a tápvonalról. Ugyancsak erre szolgál az antennáknál alkalmazott, negyedhullám hosszúságú csatolásmentesítő rúd (stub).
A fojtótekercsek növelik az áramkör váltakozó áramú ellenállását. Hatását induktivitása révén fejti ki, ami nagy mértékben növelhető azáltal, hogy a mágneskört nagy permeabilitású anyagból, hangfrekvenciás függvény fojtótekercsekhez transzformátorlemezből, nagyobb frekvenciás függvény fojtótekercsekhez nikkel tartalmú vaslemezből (pl. permaloy-ból) vagy ferritből képezik ki. Nagyfrekvenciás, veszteségszegény függvény fojtótekercsek légmaggal készülnek. Léteznek segédtekerccsel ellátott fojtótekercsek és olyan fojtótekercsek is, melynek nincs mágnesezhető anyagból készült mágnesköre. Kis fojtótekercs vagy 50…100 W-os ellenállás beiktatása a rácskörbe, ill. nagyfrekvenciájú nemkívánatos rezgések ellen használható rezgéskeltőkben, adókban, erősítőkben.
Összefoglalás
A "tekercs" szóval tehát számos különböző technológiai és marketing megoldást illethetünk. A Rogowski tekercs az elektromos árammérés precíziós eszköze, amely a legmodernebb technológiával biztosít pontos és megbízható adatokat, míg a reklám tekercs (roll-up) egy dinamikus és hatékony marketingeszköz, amely vizuális vonzerejével segíti a cégeket céljaik elérésében. Mindkét esetben a "tekercs" egy olyan eszközt jelöl, amelynek rugalmassága, könnyű kezelhetősége és magas teljesítménye kiemelkedővé teszi a saját területén.
