A Tehetetlenségi Nyomaték: Alapok, Kiterjesztések és Gyakorlati Alkalmazások, Különös Tekintettel a Rúd Szélső Pontjára

Miért pörög gyorsabban egy műkorcsolyázó, ha behúzza a karját, vagy miért stabilabb egy bicikli mozgás közben, mint álló helyzetben? A válasz a tehetetlenségi nyomaték mélyebb megértésében rejlik, amely a forgómozgás világának egyik legfontosabb, mégis gyakran félreértett fogalma. Gondoljunk rá úgy, mint egy test „forgási ellenállására” a sebességváltozással szemben; minél nagyobb ez az érték, annál nehezebb elindítani, megállítani vagy megváltoztatni egy test forgását.

A tehetetlenségi nyomaték megértése alapvető fontosságú a fizika, a mérnöki tudományok és számos mindennapi jelenség elemzéséhez. Segít megjósolni a bolygók mozgását, optimalizálni a turbinák teljesítményét, vagy éppen megérteni, miért olyan nehéz egy nehéz lendkereket felpörgetni. A tehetetlenségi nyomaték (jelölése általában I vagy J) a forgási tehetetlenség mértéke. Lineáris mozgás esetén egy test tehetetlenségét a tömege (m) jellemzi: minél nagyobb a tömeg, annál nehezebb megváltoztatni a test sebességét. Forgó mozgásnál azonban nem elegendő pusztán a tömeg. Képzeljünk el két azonos tömegű rudat. Az egyik rúd tömegét a tengely közelében koncentráljuk, a másikat pedig a tengelytől távolabb. Melyiket nehezebb felpörgetni? Ez a jelenség rávilágít a tehetetlenségi nyomaték alapvető tulajdonságára: nem csak a test tömegétől függ, hanem a tömegnek a forgástengelytől való eloszlásától is. Minél távolabb helyezkedik el a tömeg a forgástengelytől, annál nagyobb a tehetetlenségi nyomaték, és annál nagyobb nyomaték szükséges a forgási sebesség megváltoztatásához.

A tehetetlenségi nyomaték tehát azt fejezi ki, hogy egy test milyen ellenállást fejt ki a forgási sebesség változásával szemben. Ez az analógia a tömeggel a lineáris dinamikában rendkívül hasznos a forgó mozgás megértéséhez. Az elnevezés kifejezésre juttatja azt, hogy az I mennyiség a test forgásszerű tehetetlenségének a mértéke. Egysége az 1 kgm², ill. 1 gcm².

A Tehetetlenségi Nyomaték Kialakulása és Alapjai

Forgómozgásnál a test forgásában fellépő gyorsulást a β szöggyorsulással, azaz az egységnyi idő alatti szögsebesség-változással mérjük. A tapasztalat szerint a szöggyorsulás arányos a testre ható F forgatónyomatékkal. Az I arányossági tényező a test tengely körüli gyorsításával szemben tanúsított ellenállására, tehetetlenségére jellemző mennyiség. Szerepe épp olyan, mint haladó mozgásnál a tömegé. Ezért a test tengelyre vonatkozó tehetetlenségi nyomatékának nevezzük.

Ez az összefüggés nemcsak a tapasztalat alapján, hanem elméleti úton is megállapítható. Nézzük ezt meg egyetlen tömegpont esetére. Valamely súlytalan, merev karral r távolságra a tengelyhez rögzített kicsiny m tömegpontra hasson a tengely és a pont síkjára merőlegesen Pt erő (1. ábra). Ekkor a tömegpont pillanatnyi haladó mozgását tekintve érvényes Newton II. törvénye: $F{t} = m \cdot a{t}$, ahol a tömegpont érintő irányú gyorsulását $a_t$-vel jelöljük. Ez a valódi gyorsulásvektor érintő irányú (ún. tangenciális) komponense.

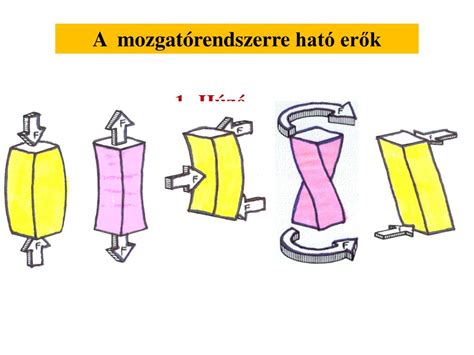

A $Pt$ erőn kívül szüntelenül hat még a merev kar révén egy erre merőleges, a középpont felé mutató, állandó nagyságú erő $Pc$ is. Az utóbbi az $at$-re merőleges, középpont felé mutató, állandó értékű $ar$ radiális gyorsulás-komponenst eredményezi, amely az érintő irányú komponens nagyságát nem befolyásolja, csupán az irányát, biztosítva ezzel a körpályán való mozgást. Ha tehát a vizsgálat során feltételezzük, hogy a tömegpont körpályán mozog, akkor ezzel egyszer s mindenkorra figyelembe vettük a Pr hatását. A továbbiakban elegendő tehát csupán a $P_t$ komponenssel foglalkozni.

Helyettesítsük most a $Pt$ és $at$ értékeket a forgómozgást jobban jellemző és ekkor „testhezállóbb” F és β mennyiségekkel az ismert összefüggések alapján. Ekkor F-et kifejezve azt kapjuk, hogy $F = m \cdot r \cdot \beta$. Minthogy $m \cdot r^2$ csak a mozgó tömeg nagyságára és a tengely helyzetére jellemző mennyiség, melynek nagysága a mozgás során nem változik, célszerű bevezetni az $I = m \cdot r^2$ mennyiséget, amelyet (4)-be helyettesítve gondolatmenetünk eredményéül máris megkaptuk az előbbiekben tapasztalati úton megadott összefüggést. Ezt Newton II. törvényéhez való teljes formai és tartalmi hasonlósága miatt a forgómozgás dinamikai alaptörvényének nevezzük.

Itt még egyszer emlékeztetünk arra, hogy bár a tömegpontra ható erőnek csak egy részével, a Pc-vel számoltunk, a forgásszerű mennyiségekre átírt mozgástörvény mégis teljes és hű képet ad a mozgásról, sőt így könnyen és áttekinthetően is kezelhető. A teljes erőhatás többi részét, a Pt-t ugyanis a „forgó mozgás” szóval állandóan figyelembe vesszük. Még egyszerűbb ezt elmondani a matematika nyelvén. Az erőt célszerűen felbontottuk tangenciális és radiális komponensekre, amelyekre külön-külön is érvényes Newton II. törvénye. Az összefüggés egyszerűen az egyik, a tangenciális komponensre vonatkozó egyenlet, míg a másik erő állandó értékű és így az egyenletes körmozgást eredményezi. A felbontás természetesen éppen ezen az észrevételen alapul. (A dolog kicsit hasonlít a ferde hajlítás esetére, amelynél a könnyebb kezelhetőség kedvéért a mozgást szintén felbontjuk az egyszerűbb függőleges szabadesésre és vízszintes egyenletes mozgásra. Sőt, általában is megfigyelhető az, hogy bonyolultabb fizikai problémáknál a megfelelő „testhezálló” részekre bontással, ill. a koordinátarendszer választással jutottak egyszerűen eredményhez.)

Jelen vizsgálataink szempontjából mindenekelőtt a levezetés során megállapított $I = m \cdot r^2$ összefüggés jelentős, mert ennek alapján felvilágosítást kapunk arra, hogy hogyan függ az I tehetetlenségi nyomaték értéke a forgó rendszer tulajdonságaitól. Mielőtt ezt közelebbről megvizsgálnánk, határozzuk meg, hogy kiterjedt testek esetén mi ennek a megfelelője. Kiterjedt, több tömegpontból álló merev test, ill. rendszer esetén az összefüggés pontonként érvényes: $F1 = I1 \cdot \beta, F2 = I2 \cdot \beta, …, Fn = In \cdot \beta$. A megfelelő oldalak összeadásával a bal oldalon az eredő forgatónyomatékot kapjuk: $\sum Fi = \sum Ii \cdot \beta$. A jobb oldalon viszont egy olyan összeget, melynek minden tagjából β kiemelhető, ez ugyanis - merev testről lévén szó - minden pontra azonos érték. Tehát $I1 \beta + I2 \beta + … + In \beta = (I1 + I2 + … + In) \cdot \beta$. Ha a jobb oldalon ezután az $I = I1 + I2 + … + In$, azaz $I = \sum{t=1}^{n} mi ri^2$ helyettesítést alkalmazzuk, akkor ez esetben is a tapasztalattal megegyezően a tömegpontra érvényes összefüggést kapjuk. Látható tehát, hogy az összefüggés a mozgó testekre általánosan érvényes, csupán az I tehetetlenségi nyomaték fogalmát kell (9) szerint általánosítani. Ez egyszerűen azt jelenti, hogy a test egyes pontjainak, ill. részeinek azonos tengelyre vonatkozó tehetetlenségi nyomatékai összegezhetők.

A Tehetetlenségi Nyomaték Tényezői

A tehetetlenségi nyomaték nem egy abszolút, testre jellemző állandó, mint a tömeg. Értékét több tényező is befolyásolja:

1. Tömeg (M): Ez a legegyértelműbb tényező. Minél nagyobb egy test tömege, annál nagyobb a tehetetlenségi nyomatéka, feltéve, hogy a tömeg eloszlása és a forgástengely helyzete változatlan.
2. Tömeg eloszlása a forgástengelytől: Ez a legjelentősebb és leginkább befolyásoló tényező. Amint azt az $r^2$ tag is mutatja a képletekben, a tömeg távolsága a forgástengelytől négyzetesen befolyásolja a tehetetlenségi nyomatékot. Ez azt jelenti, hogy ha a tömeget kétszeres távolságra helyezzük a tengelytől, a tehetetlenségi nyomaték négyszeresére nő. Például, a lendítőkerék energiáját növelni lehet azonos szögsebesség és tömeg esetén azáltal, hogy a tömegeket a tengelytől messzebb teszik.
3. A forgástengely helyzete: A tehetetlenségi nyomaték mindig egy adott forgástengelyre vonatkozik. Egy testnek végtelen sok tehetetlenségi nyomatéka lehet, attól függően, hogy melyik tengely körül forog. Például egy homogén, hosszúkás rúdnak hosszmenti szimmetriatengelyére vonatkozólag a legkisebb, erre merőleges szimmetriatengelyére ennél nagyobb, végül az utóbbival párhuzamos, a rúd szélső pontjában felvett tengelyére vonatkozólag még nagyobb a tehetetlenségi nyomaték értéke. Egészen általánosan tehát egy test tehetetlenségi nyomatékáról csak akkor beszélhetünk, ha konkrétan megadjuk, hogy milyen tengelyre vonatkozik. A forgástengely megváltoztatása alapvetően módosítja a tömegeloszlás távolságait, így a tehetetlenségi nyomaték értékét is.
4. A test alakja és mérete: Bár közvetlenül nem szerepel a pontszerű test képletében, a test alakja és mérete alapvetően meghatározza, hogyan oszlik el a tömeg a térben, és ezáltal befolyásolja az $r$ értékeket a folytonos testek integráljában. Egy tömör hengernek más a tehetetlenségi nyomatéka, mint egy üreges hengernek, még ha azonos tömegűek és azonos külső átmérőjűek is. Az üreges henger tömege távolabb van a tengelytől, így nagyobb a tehetetlenségi nyomatéka.

Ezen tényezők ismerete nélkülözhetetlen a forgó rendszerek tervezésekor. Egy lendkerék tervezésénél például a cél a nagy tehetetlenségi nyomaték elérése a tömeg maximalizálása nélkül, ezért a lendkerekek tömegét gyakran a kerületükön koncentrálják.

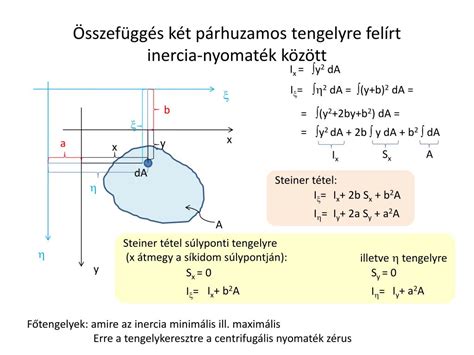

A Steiner-tétel (Párhuzamos Tengelyek Tétele)

Gyakran előfordul, hogy egy test tehetetlenségi nyomatékát nem a tömegközépponton áthaladó tengelyre kell meghatározni, hanem egy ettől eltérő, de vele párhuzamos tengelyre. Erre szolgál a Steiner-tétel:

$I = I_c + M \cdot d^2$

ahol:

• $I$ a tehetetlenségi nyomaték az új, párhuzamos tengelyre vonatkozóan,
• $I_c$ a tehetetlenségi nyomaték a tömegközépponton áthaladó, az új tengellyel párhuzamos tengelyre vonatkozóan,
• $M$ a test tömege,
• $d$ a két párhuzamos tengely közötti távolság.

Ez a tétel rendkívül hasznos, mert a legtöbb standard geometriai alakzat tehetetlenségi nyomatékát a tömegközéppontjukra adják meg táblázatokban. Vegyünk egy M tömegű, L hosszúságú vékony rudat. A rúdra merőleges, a súlyponton áthaladó tengelyre vonatkozó tehetetlenségi nyomatéka $I_c = (1/12) \cdot M \cdot L^2$. Most képzeljük el, hogy a rúd egyik végénél fogva szeretnénk forgatni, azaz a forgástengely a rúd egyik végpontján halad át, és továbbra is merőleges a rúdra. A tömegközéppont távolsága a végponttól $d = L/2$. Ekkor a Steiner-tétel alapján az új tengelyre vonatkozó tehetetlenségi nyomaték:

$I{vég} = Ic + M \cdot (L/2)^2 = (1/12) \cdot M \cdot L^2 + M \cdot (L^2/4) = (1/12) \cdot M \cdot L^2 + (3/12) \cdot M \cdot L^2 = (4/12) \cdot M \cdot L^2 = (1/3) \cdot M \cdot L^2$.

Látható, hogy a rúd végpontján áthaladó tengelyre vonatkozó tehetetlenségi nyomaték nagyobb, mint a középpontján áthaladóra.

Merőleges Tengelyek Tétele

A merőleges tengelyek tétele (vagy Huygens-Steiner tétel síkban) egy speciális, de annál hasznosabb összefüggés a tehetetlenségi nyomatékok között, különösen sík alakzatok (vagy vékony lemezek) esetében. A tétel kimondja, hogy egy vékony, sík lemezre vonatkozóan a lemezre merőleges (z-tengely) tehetetlenségi nyomatéka egyenlő a lemez síkjában fekvő két, egymásra merőleges (x és y-tengely) tehetetlenségi nyomatékának összegével, amennyiben mindhárom tengely ugyanazon a ponton halad át:

$Iz = Ix + I_y$

Fontos megjegyezni, hogy mindhárom tengelynek ugyanazon a ponton kell áthaladnia, és a z-tengelynek merőlegesnek kell lennie az x-y síkra, amelyben a lemez fekszik. Tekintsünk egy M tömegű, a szélességű és b hosszúságú vékony téglalap alakú lemezt. Ha a tengelyek a téglalap középpontján haladnak át, és az x-tengely párhuzamos az "a" oldallal, az y-tengely pedig a "b" oldallal, akkor:

$Ix = (1/12) \cdot M \cdot b^2$$Iy = (1/12) \cdot M \cdot a^2$

Ekkor a lemez síkjára merőleges, középpontján áthaladó tengelyre vonatkozó tehetetlenségi nyomaték:

$Iz = Ix + I_y = (1/12) \cdot M \cdot (a^2 + b^2)$

Különböző Geometriai Alakzatok Tehetetlenségi Nyomatéka

A mérnöki és fizikai problémák megoldása során gyakran van szükségünk különböző geometriai alakzatok tehetetlenségi nyomatékára. Ezeket az értékeket általában a tömegközépponton áthaladó, „fő” tengelyekre adják meg, mivel a Steiner-tétellel könnyen átszámíthatók más tengelyekre. Mindegyik összefüggés egyenletes tömegeloszlású, M tömegű test súlyponton átmenő tengelyére vonatkozik.

• Ponttömeg: A forgástengelytől r távolságra lévő m tömegpont tehetetlenségi nyomatéka: $I = m \cdot r^2$. Ez az alapvető képlet minden más számítás kiindulópontja. A $r^2$ függés kiemeli a távolság jelentőségét.
• Vékony rúd:
  • A rúd közepén áthaladó, rá merőleges tengelyre: $I = (1/12) \cdot M \cdot L^2$, ahol L a rúd hossza.
  • A rúd végpontján áthaladó, rá merőleges tengelyre: $I = (1/3) \cdot M \cdot L^2$, ahol L a rúd hossza. A rúdra merőleges tengelyek esetében a tömegközépponton áthaladó tengelyre vonatkozó érték a legkisebb. A végponton áthaladó tengelyre vonatkozó értéket a Steiner-tétellel is levezethetjük, ahogy azt korábban láttuk.
• Tömör henger/Korong: A henger hossztengelye mentén történő forgásakor a tömeg egyenletesen oszlik el a sugár mentén.
  • A hossztengelyre: $I = (1/2) \cdot M \cdot R^2$, ahol R a sugár.
  • A sugárra merőleges, középponton átmenő tengelyre: $I = (1/4) \cdot M \cdot R^2 + (1/12) \cdot M \cdot L^2$, ahol L a henger hossza. A $(1/2) \cdot M \cdot R^2$ képlet azt mutatja, hogy a tömeg egyenletes eloszlása miatt az effektív „átlagos” $r^2$ érték kisebb, mint egy gyűrűnél.
• Vékony falú henger/Gyűrű: Ebben az esetben a tömeg szinte teljes egészében a külső sugár mentén koncentrálódik. Ezért a tehetetlenségi nyomaték megegyezik egy ponttömegével, amely a teljes tömeggel és a sugárral rendelkezik:
  • A hossztengelyre: $I = M \cdot R^2$, ahol R a sugár.
• Tömör gömb: A gömb szimmetrikus alakja miatt bármely átmérő mentén azonos a tehetetlenségi nyomatéka.
  • Bármely átmérőre: $I = (2/5) \cdot M \cdot R^2$, ahol R a sugár.
• Vékony falú gömb: Itt a tömeg a gömb felületén koncentrálódik, ami nagyobb tehetetlenségi nyomatékot eredményez, mint a tömör gömb esetében:
  • Bármely átmérőre: $I = (2/3) \cdot M \cdot R^2$, ahol R a sugár.
• Tömör téglatest: A téglatest esetében a tehetetlenségi nyomaték a tömegközépponton áthaladó, az élekre merőleges tengelyekre adható meg:
  • A c éllel párhuzamos tengelyre (a és b a tengelyre merőleges élek hossza): $I = (1/12) \cdot M \cdot (a^2 + b^2)$. A képletben szereplő $a^2 + b^2$ tag a tömegnek a tengelytől való átlagos négyzetes távolságát tükrözi.
• Vékony téglalap alakú lemez:
  • A lemez síkjában, az 'a' oldallal párhuzamos, középen átmenő tengelyre: $I = (1/12) \cdot M \cdot b^2$.
  • A lemez síkjában, a 'b' oldallal párhuzamos, középen átmenő tengelyre: $I = (1/12) \cdot M \cdot a^2$.
  • A lemez síkjára merőleges, középen átmenő tengelyre: $I = (1/12) \cdot M \cdot (a^2 + b^2)$.

Ezek a képletek alapvető eszközök a mérnökök és fizikusok számára a forgó rendszerek tervezésénél, elemzésénél és optimalizálásánál.

A Tehetetlenségi Nyomaték Szerepe a Forgómozgás Dinamikájában

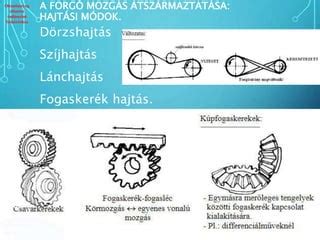

A tehetetlenségi nyomaték nem csak egy elméleti fogalom, hanem a forgó mozgás dinamikájának alapköve. Hasonlóan ahhoz, ahogy a tömeg a lineáris mozgásban a második newtoni törvényben ($F = m \cdot a$) szerepel, a tehetetlenségi nyomaték a forgó mozgás megfelelő törvényeiben kap központi szerepet.

1. A Forgómozgás Dinamikai Alaptörvénye (Newton II. törvényének forgómozgási analógja):
   • A lineáris mozgásban egy testet érő erő (F) okoz gyorsulást (a), ami a tömeg (m) ellenállásával találkozik ($F = m \cdot a$). Forgó mozgásban ennek analógja a nyomaték (τ, tau), amely szöggyorsulást (α, alfa) okoz.
   • $\tau = I \cdot \alpha$
   • Ez a formula a forgómozgás második newtoni törvénye. Azt mondja ki, hogy egy testre ható nettó nyomaték egyenesen arányos a test tehetetlenségi nyomatékával és a szöggyorsulásával. Minél nagyobb a tehetetlenségi nyomaték, annál nagyobb nyomaték szükséges ugyanakkora szöggyorsulás eléréséhez.
2. Forgási Mozgási Energia:
   • Egy mozgó testnek energiája van, amit mozgási energiának nevezünk. Lineáris mozgás esetén ez $E_k = (1/2) \cdot m \cdot v^2$. Forgó mozgásnál a mozgási energia:
   • $E_k = (1/2) \cdot I \cdot \omega^2$
   • Ez a képlet azt mutatja, hogy a tehetetlenségi nyomaték egyenesen arányos a tárolt forgási energiával. A megfelelés teljes, mivel a sebesség és szögsebesség között is fennáll. Az összefüggés alapján érthető pl., hogy miért lehet a lendítőkerék energiáját növelni azonos szögsebesség és tömeg esetén azáltal, hogy a tömegeket a tengelytől messzebb teszik.
3. Perdület (Impulzusmomentum) és Perdületmegmaradás:
   • A lineáris mozgásban a lendület (impulzus, $p = m \cdot v$) egy megmaradó mennyiség, ha nincs külső erő. Forgó mozgásban ennek analógja a perdület (L):
   • $L = I \cdot \omega$
   • A perdületmegmaradás elve magyarázza a műkorcsolyázó gyorsulását. Amikor behúzza a karját, csökkenti a tehetetlenségi nyomatékát (I), és mivel a perdületnek (L) meg kell maradnia, a szögsebességének (ω) növekednie kell, hogy az egyenlet egyensúlyban maradjon.

A tehetetlenségi nyomaték említett tulajdonsága - hogy ez a forgó mozgásnál a haladó mozgás tömegének felel meg - kitűnik még a torziós lengésből, ill. az itt érvényes lengésidő képletből is: $T = 2\pi \sqrt{I/D^}$. Ebben T a lengésidőt, D a direkciós forgatónyomatékot - az egységnyi szögelforduláshoz tartozó forgatónyomatékot - jelenti.

Gyakorlati Alkalmazások és Jelentőség

A tehetetlenségi nyomaték fogalma nem csupán elméleti érdekesség; számos területen alapvető fontosságú a tervezésben, a működés megértésében és az optimalizálásban. A merev testek rögzített tengely körüli forgó mozgása csaknem minden gépi berendezésnél, erőgépnél, meghajtóműnél, munkagépnél, járműnél stb. megfigyelhető. Az egyes termelési, ill. megmunkálási folyamatokat úgy lehet ugyanis folyamatosan gépi úton végeztetni, hogy az ott szükséges mozgásokat forgó mozgássá alakítják. Ezért forog a fúró hegye, a csiszoló-, a keverő-, a daráló-, a szellőztetőgép, az eszterga munkadarabja vagy szerszáma, a malomkő, a körfűrész és a fogorvos is így tudja gépével a szájüreg kis térségében a fogat kezelni. Ha valamely mozgást ismételni kell, mint pl. a nyomdagép műveleteinél, rázó-, présgép esetén, akkor ezt is forgó mozgást végző alkatrészek révén állítják elő.

Forgó test a gépek és játékok lendítőkereke, az elektromos generátor forgó része, a lemezjátszó korongja, a magnó tekercse, a körhinta stb. A szárításra használt centrifuga ruhával töltött kosara, a búgócsiga, a sokféle pörgettyű, az űrhajó, a diszkosz, sőt a Föld is pörög maga körül, ez utóbbiak forgástengelye azonban részben vagy egyáltalán nem rögzített. Járműveknél forog a kerék, a lapátkerék, a légcsavar stb. A különböző meghajtóművek tengelyes, fogaskerekes, láncos, futószalagos átvitele is forgó részekkel működik. Ezenkívül a modern erőgépek, a víz- és gőzturbinák, szélkerekek, villamos motorok is mind forgó rendszerűek. Ugyanilyen széles területen alkalmazzák a torziós rendszereket is.

A felsorolt vagy ezekhez hasonló szerkezetek és gépek forgó alkatrészeinek tengely körüli gyorsulását az $\tau = I \cdot \alpha$, munkavégző képességét a $E_k = (1/2) \cdot I \cdot \omega^2$ összefüggés adja meg, míg a torziós lengéseket $T = 2\pi \sqrt{I/D^*}$ jellemzi. Ezek mindegyikében szerepet játszik a tehetetlenségi nyomaték, tehát alkalmazásuknál a forgó részek tehetetlenségi nyomatékát - ha éppen nem ezt keressük - ismerni kell. A különböző forgó alkatrészekkel kapcsolatos méretezéskor sokféle ilyen kérdés merül fel. Ekkor természetesen még egyéb összefüggéseket is felhasználnak, amelyekben a tehetetlenségi nyomaték szerepel. A gyakorlati feladatok ugyanis a súrlódás, a centripetális erőhatás és a szilárdságtani szempontok figyelembevételét is megkívánják.

Mérnöki Tervezés és Gyártás

1. Lendkerekek: A lendkerekek célja az energia tárolása és a forgási sebesség ingadozásainak csökkentése. Ehhez nagy tehetetlenségi nyomatékra van szükségük. A tervezők ezért a tömegüket a peremükön koncentrálják (pl. vastag kerék, vékony küllők), így maximalizálva az $r^2$ tényezőt. Lendkerekeket használnak motorokban (pl. belső égésű motorok, gőzgépek) és más gépekben az egyenletes működés biztosítására. Lendítőkerék méretezésnél a mozgási energia összefüggés alapján állapítható meg a tehetetlenségi nyomaték azon minimális értéke, amely elegendő ahhoz, hogy a motor és a gőzgép a holtponton túljusson, vagy a játékautó a kívánt távolságon végigfusson.
2. Turbinák és generátorok: A nagy turbinák és generátorok rotorjai hatalmas tömeggel és nagy sugárral rendelkeznek, ami rendkívül nagy tehetetlenségi nyomatékot eredményez. Ez a nagy tehetetlenségi nyomaték segít stabilizálni a forgást és ellenállni a terhelés változásainak, biztosítva az egyenletes energiaellátást.
3. Robotika: A robotkarok és mozgó robotok tervezésénél a mérnökök igyekeznek minimalizálni a mozgó alkatrészek tehetetlenségi nyomatékát. Kisebb tehetetlenségi nyomaték kevesebb energiát igényel a gyorsuláshoz és lassuláshoz, ami gyorsabb, pontosabb és energiahatékonyabb mozgást tesz lehetővé.
4. Járműtervezés (kerekek, főtengely): Az autók és kerékpárok kerekeinek tehetetlenségi nyomatéka befolyásolja a gyorsulást és a fékezést. A könnyebb kerekek kisebb tehetetlenségi nyomatékkal rendelkeznek, ami jobb gyorsulást tesz lehetővé, míg a súlyozottabb kerekek segíthetnek a sebesség fenntartásában. Automatikusan működő berendezésekben gyakran alkalmaznak szervomotorokat. Ezek fürge mozgású villamos motorok, amelyek forgásirányukat és sebességüket igen rövid idő alatt meg kell, hogy tudják változtatni. Az előírt szöggyorsulás csak olyan forgó résszel érhető el, amelynek tehetetlenségi nyomatéka meghatározható maximális értéknél kisebb.

Sport és Biomechanika

1. Műkorcsolya és műugrás: Ahogy már említettük, a műkorcsolyázók a karjaik behúzásával csökkentik tehetetlenségi nyomatékukat, növelve ezzel forgási sebességüket (perdületmegmaradás elve). Hasonló elvet alkalmaznak a műugrók is a szaltók és csavarok során.
2. Kerékpározás: A bicikli kerekeinek tehetetlenségi nyomatéka hozzájárul a kerékpár stabilitásához mozgás közben. A centrifugális erővel együtt ez a jelenség segíti a biciklit abban, hogy felborulás nélkül haladjon előre.
3. Golf, baseball, tenisz: A sporteszközök (ütők, botok) tehetetlenségi nyomatéka befolyásolja a „lendítési érzést” és az ütés erejét. A nehezebb, vagy a tömegüket a végükön koncentráló ütők nagyobb tehetetlenségi nyomatékkal rendelkeznek, ami erősebb ütést eredményezhet, de nehezebb kezelni őket.
4. Emberi test mozgása: Az izmok által kifejtett nyomatékok a végtagok (karok, lábak) tehetetlenségi nyomatékával kölcsönhatásban hozzák létre a mozgást. A sportolók tudatosan változtatják testük tehetetlenségi nyomatékát (pl. karhajlítás, lábemelés) a kívánt mozgás elérése érdekében.

Csillagászat és Űrtechnológia

1. Bolygók forgása: A bolygók tehetetlenségi nyomatéka befolyásolja forgási sebességüket. A Föld tehetetlenségi nyomatéka például nagy, ami hozzájárul a stabil forgásához és a napok hosszának viszonylagos állandóságához. A geológiai események (pl. jégtakaró olvadása, földrengések) befolyásolhatják a Föld tehetetlenségi nyomatékát, ami kis mértékben megváltoztathatja a napok hosszát.
2. Műholdak és űrszondák stabilitása: Az űreszközök tervezésekor a tehetetlenségi nyomaték pontos ismerete elengedhetetlen a stabil pályán tartáshoz és a kívánt irányba történő tájoláshoz. A giroszkópok és reakciókerekek használata alapvető a műholdak stabilitásának szabályozásában, amelyek működése szorosan kapcsolódik a tehetetlenségi nyomatékhoz.
3. Pulzárok: Ezek a gyorsan forgó neutroncsillagok rendkívül nagy sűrűségűek, és ennek ellenére is elképesztő sebességgel forognak. Tehetetlenségi nyomatékuk a tömegük és sugárjuk függvénye, és az extrém sűrűség ellenére is a megmaradó perdület elvének megfelelően viselkednek.

Hajózás és Repülés

1. Hajók és repülőgépek: A hajók stabilitása (billegés, dőlés) és a repülőgépek stabilitása (gurulás, bólintás) szorosan összefügg a tehetetlenségi nyomatékukkal a különböző tengelyek körül. A tervezők úgy alakítják ki a szerkezetet és a tömegeloszlást, hogy a stabilitás és a manőverezhetőség optimális egyensúlyát érjék el.

A Tehetetlenségi Nyomaték Meghatározásának Módszerei

A tehetetlenségi nyomaték elméleti számítása folytonos testek esetén integrálással történik, ami bonyolult lehet, különösen szabálytalan alakú tárgyaknál. Gyakran sokkal praktikusabb a tehetetlenségi nyomatékot kísérleti úton meghatározni. A testek tehetetlenségi nyomatéka két különböző módon, geometriai vagy kísérleti úton határozható meg. Az első esetben a tehetetlenségi nyomatékot a test tengely körüli eloszlása, ill. geometriai adatai alapján a definíciós összefüggés alkalmazásával határozzuk meg. Az utóbbi esetben viszont a vizsgált testtel olyan mérőkísérletet végzünk, amelyben a tehetetlenségi nyomatéknak szerepe van és az erre érvényes összefüggésben a többi mennyiség könnyen mérhető. Az összefüggésből I-t a mért adatok alapján kiszámíthatjuk.

Geometriai Módszer

A tehetetlenségi nyomaték pontonkénti járulékainak összegezését a test alakját és tömegeloszlását leíró függvény alapján integrálással számíthatjuk ki. Ezt csak matematikailag jól leírható alakkal és tömegeloszlással rendelkező testekre lehet alkalmazni, és általában az integrál kiszámítása sem könnyű feladat. Sok esetben azonban az integrálás megkerülhető és az I érték - pusztán a tehetetlenségi nyomatékra érvényes általános összefüggések felhasználásával - elemi úton is meghatározható. A legegyszerűbb homogén testek tehetetlenségi nyomatékát a súlyponton átmenő jellegzetesebb tengelyeikre vonatkozólag ugyanis általánosan kiszámították, és az eredményül kapott összefüggéseket táblázatba foglalták. Ezek az összefüggések lehetővé teszik, hogy a testek tömegének és néhány jellegzetes geometriai adatának birtokában a tehetetlenségi nyomatékot igen egyszerűen - képletszerűen - kiszámíthassuk, anélkül, hogy az előbb említett bonyolult számításokat minden esetben elvégeznénk.

Kísérleti Módszerek

1. Fizikai inga: Ez az egyik leggyakoribb módszer, különösen nagyobb, szabálytalan alakú tárgyak esetén. A módszer azon alapul, hogy egy fizikai inga lengésideje függ a tehetetlenségi nyomatékától. Ha megmérjük a lengésidőt (T), a test tömegét (M), a forgástengely és a tömegközéppont közötti távolságot (d), akkor a képletből kifejezhető az I tehetetlenségi nyomaték. Ehhez először meg kell határozni a test tömegközéppontját, ami szabálytalan alakú testeknél szintén kísérleti úton történik (pl. felfüggesztési pontok metszete).
2. Torziós inga: A torziós inga egy testből áll, amelyet egy vékony, rugalmas szálra függesztenek fel. Ha a testet elfordítjuk a szál körül, a szál torziós nyomatékot fejt ki, amely igyekszik visszafordítani a testet eredeti helyzetébe. Ennél a módszernél először meg kell határozni a torziós szál rugóállandóját, például egy ismert tehetetlenségi nyomatékú etalon test segítségével. Miután $D^$ ismert, bármely más test tehetetlenségi nyomatéka meghatározható a lengésidejének mérésével ($I = D^ (T/2\pi)^2$). A tehetetlenségi nyomatékkal kapcsolatos vizsgálatainkat egy forgási rezgéseket végző torziós asztal (2. ábra) segítségével végezhetjük el. A rendszer egyensúlyi helyzetét egyik végén a tengelyhez, a másik végén a kerethez rögzített spirálrugó biztosítja.A fentiekben szereplő csillapítatlan forgási rezgés amplitúdója állandó. A gyakorlatban megvalósítható rezgéseknél a mindig jelen lévő súrlódás miatt az amplitúdó folyamatosan csökken. A csillapított rezgés leírására szolgáló differenciálegyenlet megoldása az $A(t) = A0 e^{-\delta t} \cos(\omega' t + \varphi0)$ alakú függvény, ahol $\delta$ a csillapítási tényező, $A0$ és $\varphi0$ a kezdeti feltételektől függő állandók. Az $A(t) = A0 e^{-\delta t}$ egyenlet csillapítási tényezőjének ismeretében dönthető el, hogy a rendszer csillapítatlan vagy csillapított mozgást végzőnek tekinthető-e.Egy rezgőmozgást végző rendszert felhasználhatunk ismeretlen minta tehetetlenségi nyomatékának meghatározásához, vagy a Steiner-tétel igazolásához. Helyezzünk a torziós asztalra egy mintát, mely az asztal egy pontja körül (P) körbe forgatható. Az ábrán látható jelölésekkel a Steiner-tétel és a koszinusz tétel alkalmazásával a minta tehetetlenségi nyomatéka az O ponton átmenő tengelyre vonatkozóan megadható.Ahol $IS$ a minta súlypontján (S) átmenő, a rendszer forgástengelyével párhuzamos tengelyre vonatkozó tehetetlenségi nyomatéka, $M$ a tömege és $dP$ a minta súlypontjának távolsága a P ponttól. Ha a mintát körbeforgatva mérjük a rezgésidőket, függvényt kapunk. A mérési pontokra görbét illesztve $A$ és $B$ értéke meghatározható, melyek ismeretében a (14)-ben szereplő két ismeretlen ($IS$ és $d_S$) is kiértékelhető. Belátható, hogy a minta forgatása közben a legnagyobb lengésidőt akkor kapjuk, amikor a súlypont a legmesszebb van az O forgástengelytől és a lengésidő akkor a legkisebb, mikor a minta súlypontja a legközelebb van O-hoz.
3. Giroszkópos alapú mérés: Bár bonyolultabbak, léteznek giroszkópos alapú mérőeszközök is, amelyek a perdületmegmaradás elvén alapulnak. Ezek az eszközök különösen hasznosak lehetnek összetett, mozgó rendszerek (pl. járművek, repülőgépek) tehetetlenségi nyomatékának dinamikus mérésére.

Számítógépes Szimuláció (CAD)

A modern mérnöki tervezésben a tehetetlenségi nyomatékot gyakran nem méréssel, hanem számítógépes szimulációval határozzák meg. A CAD (Computer-Aided Design) szoftverek képesek egy 3D modell alapján automatikusan kiszámítani a test tömegközéppontját és a tehetetlenségi nyomatékát bármely tengelyre, feltéve, hogy a sűrűségeloszlás ismert. Ez a módszer rendkívül gyors és pontos, különösen bonyolult geometriájú alkatrészek esetén.

A Tehetetlenségi Nyomaték Történeti Áttekintése

A tehetetlenségi nyomaték fogalmának modern értelmezésének alapjait Christiaan Huygens (1629-1695) holland matematikus, fizikus és csillagász fektette le. Ő volt az első, aki részletes elemzést végzett a fizikai ingákról, és bevezette a „kompozit inga” (physical pendulum) fogalmát. Munkája során felismerte, hogy egy kiterjedt test forgási viselkedése nem csupán a tömegétől, hanem annak eloszlásától is függ a forgástengelyhez képest. Huygens 1673-ban megjelent Horologium Oscillatorium című művében tárgyalta részletesen a fizikai inga lengésidejét, és ebben a kontextusban jutott el a tehetetlenségi nyomaték korai formájához.

Bár Isaac Newton (1642-1727) a Philosophiæ Naturalis Principia Mathematica című alapművében elsősorban a lineáris mozgásról és a gravitációról értekezett, lefektette a mechanika alapjait, amelyekre a forgómozgás elmélete is épülhetett.

A tehetetlenségi nyomaték fogalmának matematikai formalizálása és általánosítása nagyrészt Leonhard Euler (1707-1783) svájci matematikus és fizikus nevéhez fűződik. Euler volt az, aki 1750-ben bevezette a tehetetlenségi nyomatékot a merev testek forgásának dinamikájába, és megalkotta a ma is használt matematikai formáját. Ő vezette le a merev testek forgására vonatkozó differenciálegyenleteket, amelyek magukban foglalják a tehetetlenségi nyomatékot, és bevezette az inercia tenzor fogalmát is, amely leírja egy test tehetetlenségi tulajdonságait bármely forgástengelyre vonatkozóan.

A Steiner-tétel, vagy párhuzamos tengelyek tétele, bár Huygens már felismerte, Jakob Steiner (1796-1863) svájci matematikus nevéhez fűződik, aki a 19. században formalizálta és általánosította ezt az összefüggést.

Összességében a tehetetlenségi nyomaték fogalma a mechanika fejlődésével párhuzamosan alakult ki és vált egyre kifinomultabbá, a fizika és mérnöki tudományok alapvető eszközévé.

A tehetetlenségi nyomaték vizsgálata során láthatjuk, hogy a forgómozgás dinamikai alaptörvénye alakra és tulajdonképpen tartalomra is hasonló a Newton II. törvényéhez. Mindkét egyenletben az egyenlet egyik oldalán a mozgásállapot változását eredményező mennyiség áll, míg a másik oldalon a változást jellemző mennyiség és a test változással szemben mutatott tehetetlenségének szorzata. A test tehetetlen tömegéről tudjuk, hogy állandó. Ugyanez azonban a tehetetlenségi nyomatékról nem mondható el, hiszen az a forgástengely helyétől és a tömeg eloszlásától is függ.
